瑞納新材基于HJT電池快速的產業化需求，布局與開發出應用于HJT電池的低溫固化主柵銀漿RN-H802系列。RN-H802系列采用特殊的有機固化體系，結合自主知識產權技術的5-20nm高活性納米銀粉，可實現低溫下（160~180℃）微米銀粉與納米銀粉的快速燒結特性，獲得更低的體電阻率。同時，采用高Tg轉變溫度的有機固化樹脂，可以實現更高的附著力和更好的耐候性，滿足晶硅太陽電池的常規可靠性要求。
RF-N602系列采用流變特性更優的有機載體以同時兼顧銀粉、無機玻璃粉、鋁粉及無機助劑等粉體，達到目前PERC正銀超細線絲網印刷技術水平，并帶來顯著的短路電流增益，為客戶提供更大的提效降成本空間。
RN-H802系列低溫固化銀漿的銀含量相對更低，單位硅片上銀漿消耗量下降5~10%，滿足客戶的低單耗低成本要求。在較快印刷速度下（200~350mm/s）仍能保持良好的線型和印刷性。針對不同客戶ITO膜特性和印刷要求，我們可根據客戶電池定制化開發相關產品。

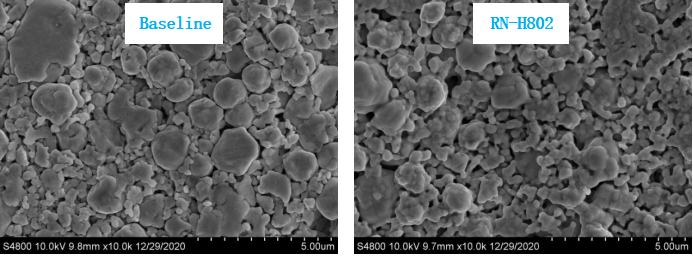

*超細納米銀技術的應用，有效提升銀粉界面的低溫下熔融效果
| Types | Parameters | Reference | RN-H802 |
|---|---|---|---|
| Electricity | Contact resistivity(mΩ·cm2) | 3.20 | 1.96 |
| Volume resistivity(Ω·m) | 4.8e-6 | 4.8e-6 | |
| I-V | Eff.(%) | - | +0.03 |
| Voc(mV) | - | +0.2 | |
| Isc(mA) | - | +12 | |
| FF(%) | - | +0.02 |
電池類型：異質結（HJT）晶硅太陽電池
細度（4th Scratch）：≤15μm
固含量（538℃，1H）：90~93%
粘度（Brookfild CPA-52Z錐型轉子，10rmp，25℃）：50~150 Pa·s
推薦印刷/烘干/固化工藝 :
印刷：不銹鋼網325-400目，16μm線徑，≤10μm膜厚，印刷速度200~350mm/s
烘干：紅外加熱 ，250-300℃，不少于20秒
固化：在160 ~ 180℃下固化16~30min
需放置在≤4℃下的條件下低溫冷藏，開封前應讓漿料恢復至室溫，使用前攪拌充分攪拌均勻
