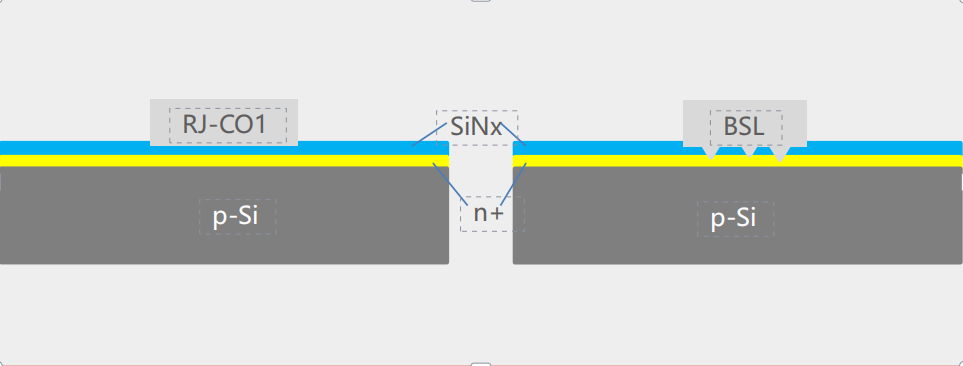

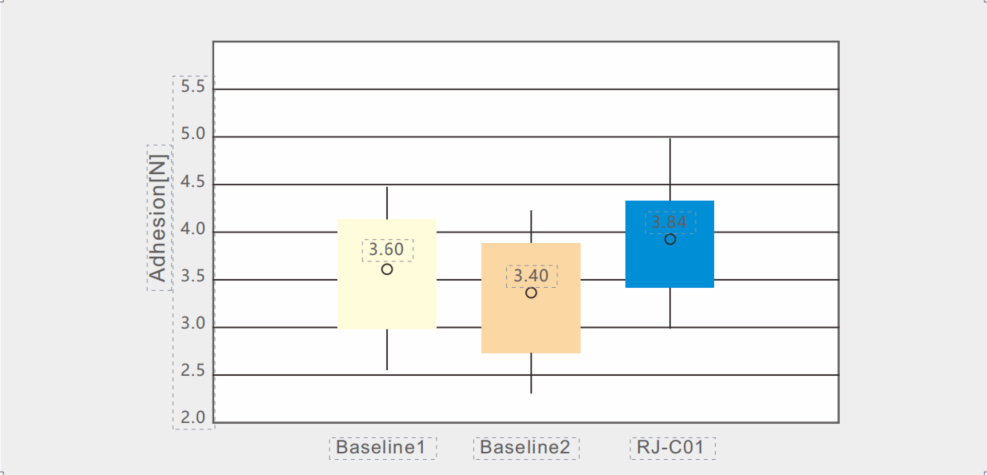

瑞納新材最新開發的分步印刷主柵銀漿RJ-C01系列采用特殊無機功能玻璃粉體系，可以有效控制主柵銀層與介質膜的腐蝕程度，提升開路電壓，提升填充因子，增加轉換效率。同時，主柵銀漿與細柵銀漿分步印刷，可單一控制主柵銀層的高度，有效降低銀漿使用量。RJ-C01主柵銀漿采用區別于細柵銀漿的玻璃體系，其具有更低單耗的同時，焊接附著力達3N以上，高于目前常規正銀漿料拉力水平。
RJ-C01系列適應目前市場主流細柵銀漿，同時兼容多種主流電池工藝和技術，包括單/多晶PERC電池、常規/黑硅電池、TOPCon電池結構等。
| 產品型號 | 細度（μm） | 粘度 (Pa.S) | 固含量 (%) | 推薦工藝 |
|---|---|---|---|---|
| RJ-C01系列 | ≤10.0 | 30-200 | 88±2/84±2 | 印刷工序：不銹鋼網版，325-400目 烘干：紅外加熱 250-300℃ 燒結：實際峰值溫度720-800 ℃ |
| 測試漿料 | 瑞納PERC正面主柵銀漿RJ-C01 | 片源類型 | PERC單晶雙面，182*182 |
|---|---|---|---|
| 漿料批號 | 數量 單耗（mg/pcs） Uoc lsc | Rs（Ω） | Rsh FF Ncell Irev2 拉力（N） |
| BLS | 23230 3-4mg 0.6951 11.359 | 2.40 | 231 81.07 23.347% 0.24 4.63 |
| RJ-C01 | 23212 2-4mg 0.6955 11.359 | 2.39 | 283 81.08 23.364% 0.28 4.98 |
* RJ-C01效率提升0.017%。
電池類型：PERC電池；常規/黑硅電池；TOPCon電池
細度（4th Scratch）：≤10μm
粘度（Brookfield CPA-52Z錐型轉子，5rmp，25℃）：30～200 Pa·S
推薦印刷/烘干/燒結工藝 :
印刷：不銹鋼網325-400目，16μm線徑，≤10μm膜厚，印刷速度400~550mm/s
烘干：紅外加熱 ，250-300℃

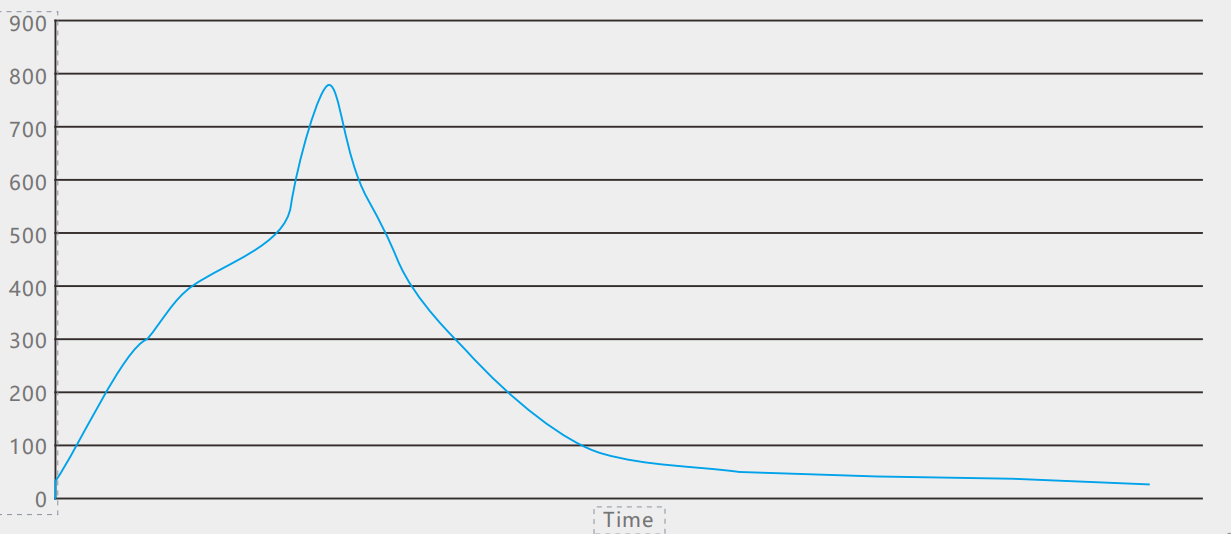

燒結：實際硅片峰值溫度為720-800 ℃
儲存條件：宜存放于5-25℃的干燥環境中。開封前應讓漿料恢復至室溫，使用前充分攪拌均勻
