瑞納新材基于HJT電池快速的產業化需求，布局與開發出應用于HJT電池的低溫固化細柵銀漿RNH905系列。RN-H905系列采用特殊的有機固化體系，結合自主知識產權技術的5-20nm高活性納米銀粉，可實現低溫下（160~180℃）微米銀粉與納米銀粉的快速燒結特性，獲得更低的體電阻率和接觸電阻率。同時，產線的固化時間可由原來的25min縮短至現在的16~20min，有利于提升HJT電池的產能。
RN-H905系列低溫固化銀漿的銀含量相對更低，單位硅片上銀漿消耗量下降10%，滿足客戶的低單耗低成本要求。同時，通過流變學研究分析與改進，RN-H905系列低溫固化銀漿更容易在高目數網版上絲網印刷，實現更窄的線寬和更大的高寬比，有效提升短路電流和轉換效率。在較快印刷速度下（300~450mm/s）仍能保持良好的線型和印刷性。針對不同客戶ITO膜特性和印刷要求，我們可根據客戶電池定制化開發相關產品。

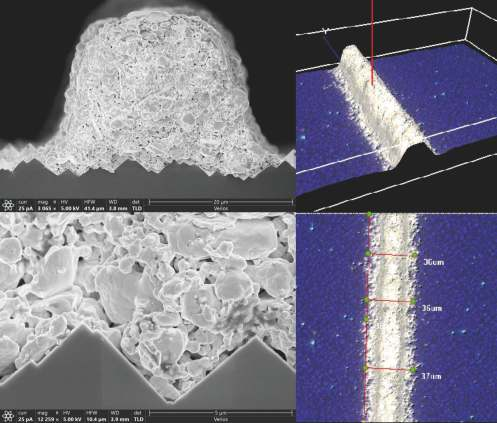

超細納米銀技術的應用，有效提升銀粉界面的低溫下熔融效果。在520目-11線徑-24um線寬下，RN-H905具有較小的線寬和良好的印刷性。
| Paste | Performance | Reference | RN-H905 |
|---|---|---|---|
| Printing | Fired L.H.(μm) | 18 | 20 |
| Fired L.W.(μm) | 44 | 36 | |
| Resistance | pc(mΩ-cm2) | / | 1.22 |
| Volume resistivity（Ω-m） | / | 4.5e-6 | |
| I-V | Eff.(%) | - | +0.03 |
| Voc(mV) | - | +1.0 | |
| Isc(mA) | - | +26 | |
| FF(%) | - | +0.02 |

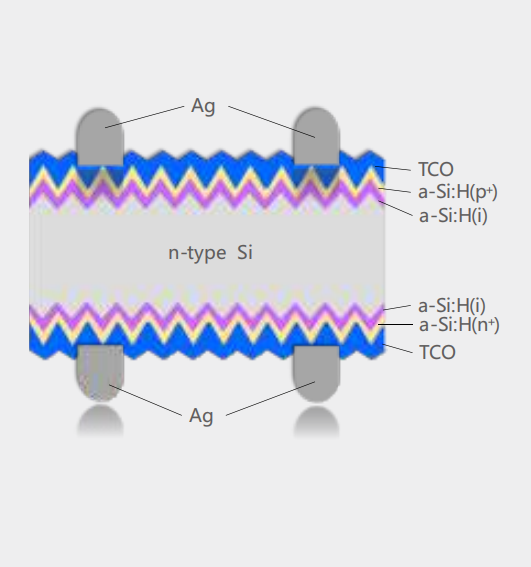

電池類型：異質結（HJT）晶硅太陽電池
細度（4th Scratch）：≤7μm
固含量（538℃，1H）：90~93%
粘度（Brookfield CPA-52Z錐型轉子，10rmp，25℃）：20~80 Pa·s
推薦印刷/烘干/固化工藝 :
印刷：不銹鋼網430-520目，11μm線徑，≤10μm膜厚，PI無網結，印刷速度300~450mm/s
烘干：150℃，7min
固化：在160~180℃下固化16~20min
需放置在≤-10℃下的條件下冷凍貯存，開封前應讓漿料恢復至室溫，使用前充分攪拌均勻
